LTW

Kompakte Verbau-Systeme

Wir führen die Produktpalette des Herstellers LTW, dessen Verbauboxen, Gleitschienen und Dielenkammerplatten auf fast allen Kontinenten der Erde erfolgreich eingesetzt werden.

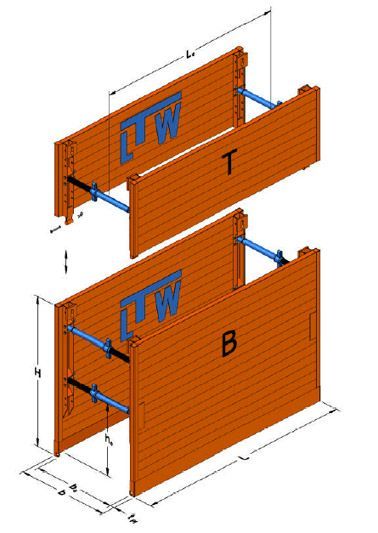

MINIBOX

Die Elemente dieser Baureihe verfügen über ein geringes Eigengewicht und ermöglichen somit ein einfaches Handling beim Ein- und Rückbau im Einstellverfahren bis zu einer maximalen Tiefe von 3.0 m.

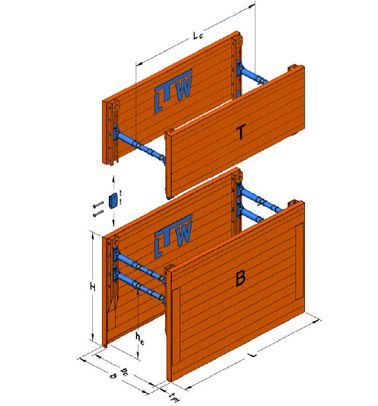

VERBAUBOX VB 60

Dieses Verbauverfahren eignet sich für kleine und mittlere Baumaßnahmen sowohl im freien Gelände als auch im innerstädtischen Bereich.

Die maximale Einsatztiefe für diese Baureihe beträgt 3.7 m. Im Gegensatz zur Mini-Box erfolgt die Aussteifung durch Streben, die in Gelenkfederpilzen gelagert sind. Dies ermöglicht sowohl den Einbau im Einstell- als auch im Absenkverfahren.

Durch Hinzunahme von Verbreiterungen kann die gewünschte Grabenbreite erreicht werden.

VERBAUBOX VB 100/VB 120

Dieses Verbausystem ist die vielseitigste und gängigste Verbaubox im Bereich der Rohrverlgearbeiten.

Die Boxen können je nach Bodenbeschaffenheit bis zu 5.2 Tiefe eingesetzt werden, wobei die wirtschaftlichste Grabentiefe 2.5 - 4.0 m beträgt.

Als Strebensystem kommt das gleiche System wie bei der VB 60 zum Einsatz.

VERBAUBOX VB 100

für große Rohrdurchmesser.

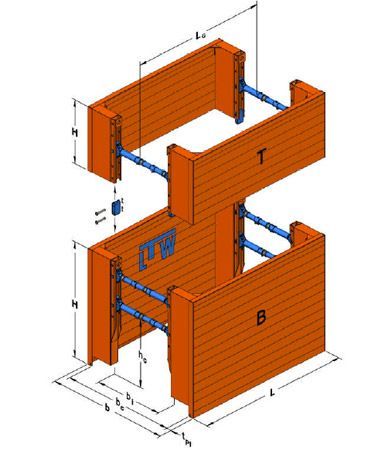

SCHACHTBOX

Die Schachtbox ist konstruiert zum leichteren und wirtschaftlichen Bau von Ring- und Mauerschächten. In durchdachter Verbindung mit der Standardbox für den Verbau der Zuleitungen, bildet sie eine geschlossene Einheit bei der Herstellung von Rohrleitungen und Schachtbauwerken.

Die Abmessungen sind so ausgelegt, dass die gängigen Ringschächte problemlos bis d=2,40 m verarbeitet werden können.

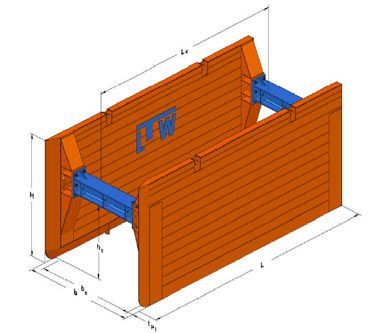

SCHLEPPBOX

Für den Einsatz im modernen Rohrleitungsbau im freien Gelände hat sich dieser Boxentyp vielfach bewährt. Bei der problemlosen Arbeitsweise steht ein verhältnismäßig schwerer Bagger vor Kopf und zieht die Box horizontal durch den Graben. Die übliche Verlegetiefe liegt bei 4,00 m. Der maximale Rohrdurchmesser liegt bei 2 m. Es können Boxen zwischen 4 und 8 m Länge geliefert werden.

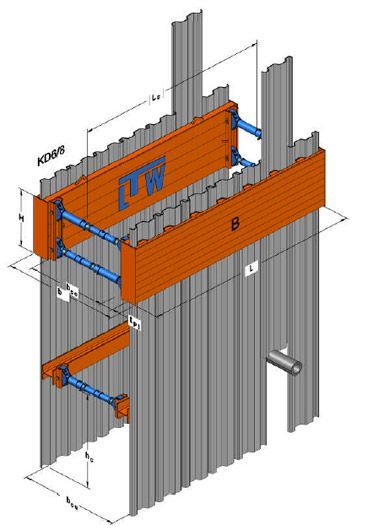

STANDARD-DIELENBOX

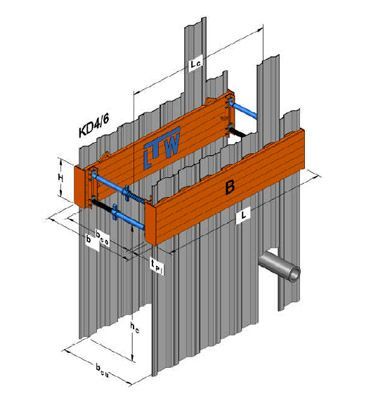

MINI-DIELENBOX

Die Problematik der kreuzenden Querleitungen, wie Gas, Wasser, Elektrizität- und Postkabel, sowie die Erstellung von Hausanschlüssen ist in bebauten Gebieten ein Problem.
Die Mini-Dielen-Box ist für Grabentiefen von 3.0 m konstruiert.
Zur Aussteifung dieses Systems werden die gleichen Streben wie in der Baureihe Mini-Box verwendet. Dies ermöglicht einen hohen wirtschaftlichen Nutzungsgrad.
Das System wird kombiniert mit Kanaldielen KD 4/6 mm oder KD 6/8 mm.

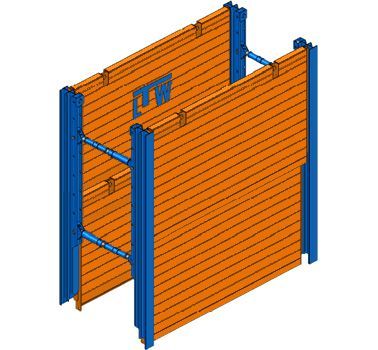

GLEITSCHIENENVERBAU - FP

Gleitschienenplatten
Standardmäßig werden die Gleitschienenplatten mit dem Träger innen bündig - VSI - ausgeführt.
Auf Wunsch kann die Plattenführung versetzt angebracht werden, damit die Gleitschienenplatten mit dem Träger außen bündig - VSA - verläuft.

GLEITSCHIENENVERBAU - PV

Gleitschienenplatten

Standardmäßig werden die Gleitschienenplatten mit dem Träger innen bündig - VSI - ausgeführt.Auf Wunsch kann die Plattenführung versetzt angebracht werden, damit die Gleitschienenplatten mit dem Träger außen bündig - VSA - verläuft.

ROHRGREIFER

Greifzange
Mit der Greifzange wird eine optimale und rationelle Rohrverlegung gewährleistet.
Diese arbeitet nach dem Scherenprinzip und die Aufnahme der Rohre erfolgt gewichtsschließend.
Der Rohrgreifer ist ausschließlich für den Transport von Betonrohren geeignet. Für Steinzeugrohre sind Gummibacken (Option) erforderlich.

Die Tragkraft der Greifzange beträgt 2,5 t oder 5,0 t.

zur Rohrverlegung von Betonrohren
Tragkraft: 2,5 t
Greifarm Typ I: Rohr Ø 275 - 625 mm
Greifarm Typ II: Rohr Ø 580 - 950 mm

Tragkraft: 5,0 t
Greifarm Typ I: Rohr Ø 700 - 1100 mm

Greifarm Typ II: Rohr Ø 1050 - 1480 mm
Greifarm Typ III: Rohr Ø 1300 - 1800 mm

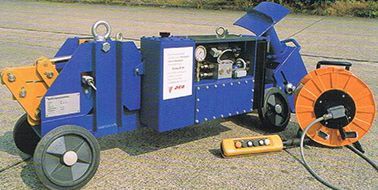

ROHRZUGMASCHINE

Die Rohrzugmaschine mit 10 t Zugkraft ist eine kompakte Wagenkonstruktion für das Zusammenziehen von Rohren mit einem Innendurchmesser von 800 bis 2400 mm.

Die Einzelkomponenten

Hydraulikzylinder mit Doppelkammerzange, Steueraggregat mit Kabelfernbedienung (4 - tastige Steuerbirne) 12 V Batterie, 170 Ah Muffenspannung

Die Maschine wird im ersten Rohr mittels Muffenspannung arretiert. Über ein Stahlseil wird das zu verlegende Rohr durch den Zugbalken in die Muffe gezogen. Die Steuerung der Einheit kann sowohl am Gerät als auch über die Kabelfernbedienung erfolgen. Durch die Aufstellung eines Tragbockes vor dem Rohr können auch kleinere Rohre verlegt werden.
Die Bedienung hierbei erfolgt direkt an dem Gerät oder ebenfalls mittels Fernbedienung mit 4-tastiger Steuerbirne. Der Einsatz der Rohrzugmaschine bietet Ihnen einfaches und zügiges Arbeiten bei hoher Wirtschaftlichkeit.
